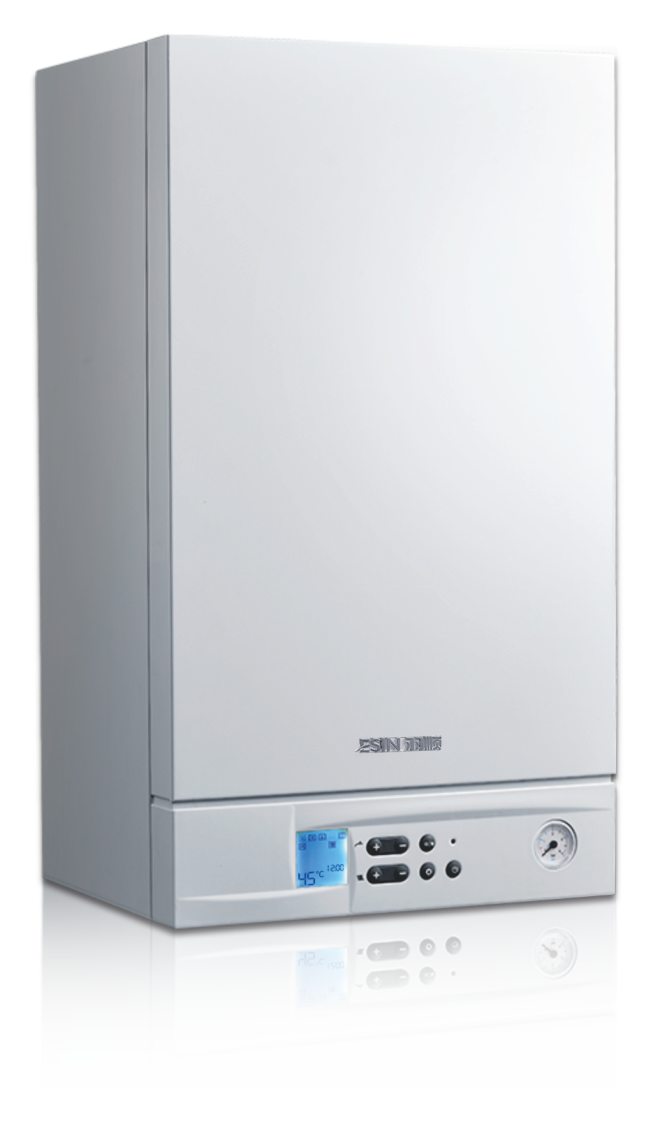

壁挂炉悦度系列 - ES03A
产品参数：
- 额定功率：≥91
- 水箱容积：6-8L
- 额定热负荷：20/24/28/32/36/40
- 机身尺寸：740×420×320mm
产品特点：
产品介绍

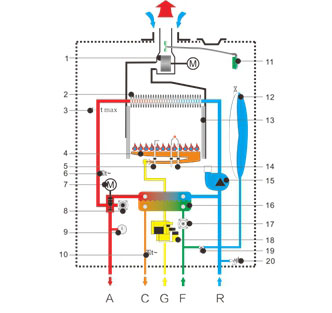

产品工作原理图：
1、风压开关 | 2、风机 | 3、烟罩 | 4、主热交换机 |
5、温控器 | 6、燃烧器 | 7、点火感应针 | 8、密封腔 |
9、燃气比例阀 | 10、供热水暖传感器 | 11、电动三通阀 | 12、供热水开关 |
13、主回路水流开关 | 14、自动旁通阀 | 15、生活热水水温传感器 | 16、板式换热器 |
17、生活热水稳流阀 | 18、补水阀 | 19、生活热水过滤器 | 20、安全阀 |
21、水压表 | 22、水泵 | 23、自动排气阀 | 24、膨胀水箱 |
25、分段阀 | 26、燃烧器 | A-G3/4 供暖出水口 | C-G1/2 生活热水出口 |
G-G3/4 燃气入口 | F-G1/2 自来水进水口 | R-G3/4 供暖回水口 |
产品参数：
ES03A壁挂炉热效率 | |||
额定热负荷（kw） | 20/24/28/32/36/40 | 最小输出功率（kw） | 5.1/6.2/7.2/8.2/10.2 |
额定输入功率时（%） | >=91 | 额定输出功率（kw） | 17.8/21.4/25/28.5/32.1/35.6 |
衡生热水参数 | |||
膨胀水箱容积（L） | 6-8 | 采暖温度调节（℃） | 30-85（散热片）30-60（地暖） |
机身尺寸（mm） | 740x420x320 | 净/毛重（kg） | 36/40 |
供暖系统最大压力（Mpa） | 0.3 | 出水量（L/min） | 8.5/10.2/11.8/13.5/15.2/16.9 |
金钻自动保护 安全倍增
配备过热保护，熄火保护，超压保护，防冻保护等安全保护装置，实现全天候守护。
1、二级防冻保护
2、水泵旁路保护
3、超高温度保护
4、防高压干扰保护
5、水温传感器保护
6、水泵防卡滞
7、主回路流量监控装置
8、风压过大保护
9、供暖系统保护
10、熄火保护功能
安全高能 智享舒适生活
AUTO燃气比例阀 恒温更节能
按供热的需求变化，准度控制燃气阀阀口开度，实现+-0.5℃波动范围，准确控制水温变化，恒温更舒适。
感应风压开关 安全可靠
若风压开关感应到燃气压过高或过低时，会发出警报响音提示，确保用户安全。
低噪音风机 静音运行
采用直管风机与高性能滚珠轴承，低噪音运行，营造宁静氛围。
格兰富水泵 低调静音运行
节能型水泵，时刻保持高能运转，减低运行噪音，确保室内环境舒适。
封闭式水路结构 高能燃烧
供暖循环和大气隔离，不易结水垢，有效保持高能燃烧，延长机器寿命。
