当前位置: 首页 > > 产品中心 > 模块炉 > 博纳系列

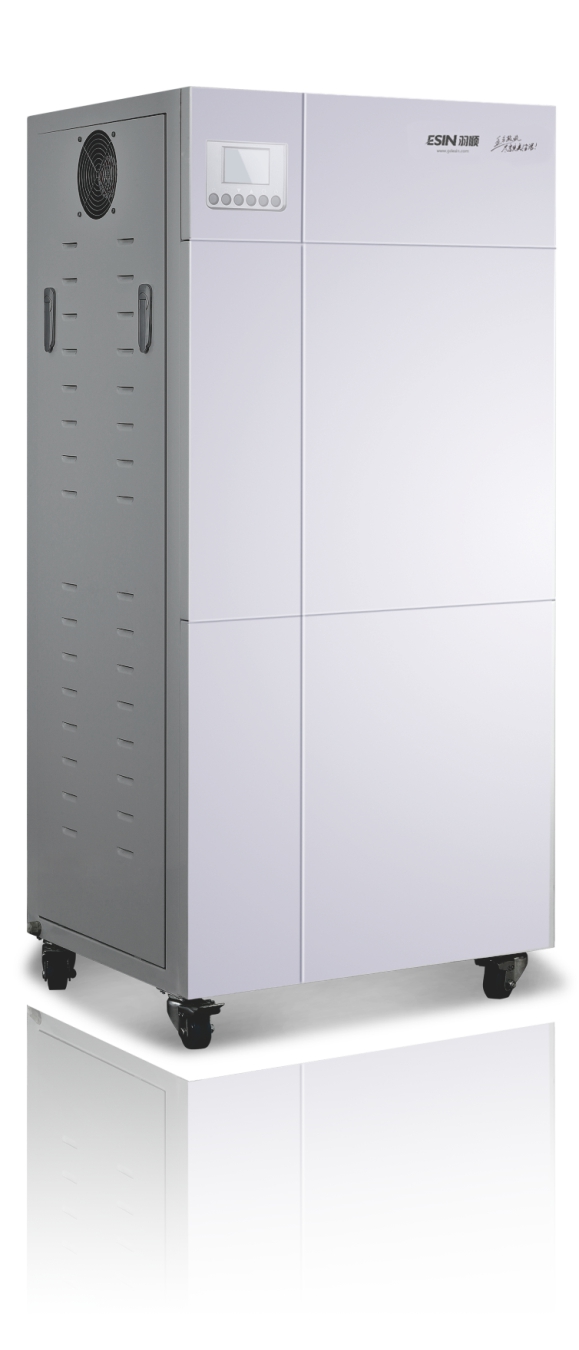

博纳系列MK50-ESM2壁挂炉 机身尺寸:575×800×1800mm
MK50-ESM2

壁挂炉博纳系列 - MK50-ESM2

产品参数:
  • 额定功率:44.5
  • 水箱容积:内置
  • 额定热负荷:50
  • 机身尺寸:575×800×1800mm

产品特点:


产品介绍

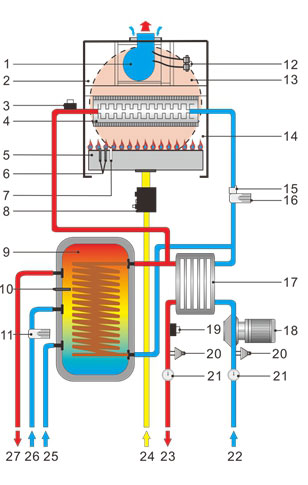

产品工作原理图:




1、风机

2、烟罩

3、温控器

4、主热交换机

5、燃烧器

6、点火针

7、感应针

8、燃气比例阀

9、换热保温水箱

10、温度传感器

12、风压开关

13、膨胀水箱

14、燃烧室

15、自动排气阀

16、内循环水泵

17、板式热交换机

18、外循环水泵

19、温度传感器

20、安全阀

21、水压表

22、G1 供暖出水口

23、G1 供暖出入口

24、G3/4 燃气水口

25、G3/4 自来水进口

26、G3/4 生活回水进口

27、G3/4 生活热水进口




产品参数:

壁挂炉热效率


额定热负荷(kw)

50

额定热输出(kw)

44.5

热效率(%)

>=89

参考采暖面积(m^2)

33-500

机身尺寸(mm)

575x800x1800

温度调节范围(℃)

散热器30-80/地暖30-60

供暖系统最大压力(Mpa)

0.1-0.3

膨胀水箱

内置

采暖循环泵

内置

板式换热器

内置


智能分级启动系统

控制灵活更方便

智能化控制系统,拥有分级启动燃烧动能。用户可以自主选择限定模块启动,节能成效更显著。


1、多模式选择 随心切换

2、分段节能科技 控制灵便

3、绿色燃烧引擎 高能效低排放

4、独特结构设计 安装简单

5、120L大容量 满足多点供水需求

6、核心板换技术 冬季恒温舒适
